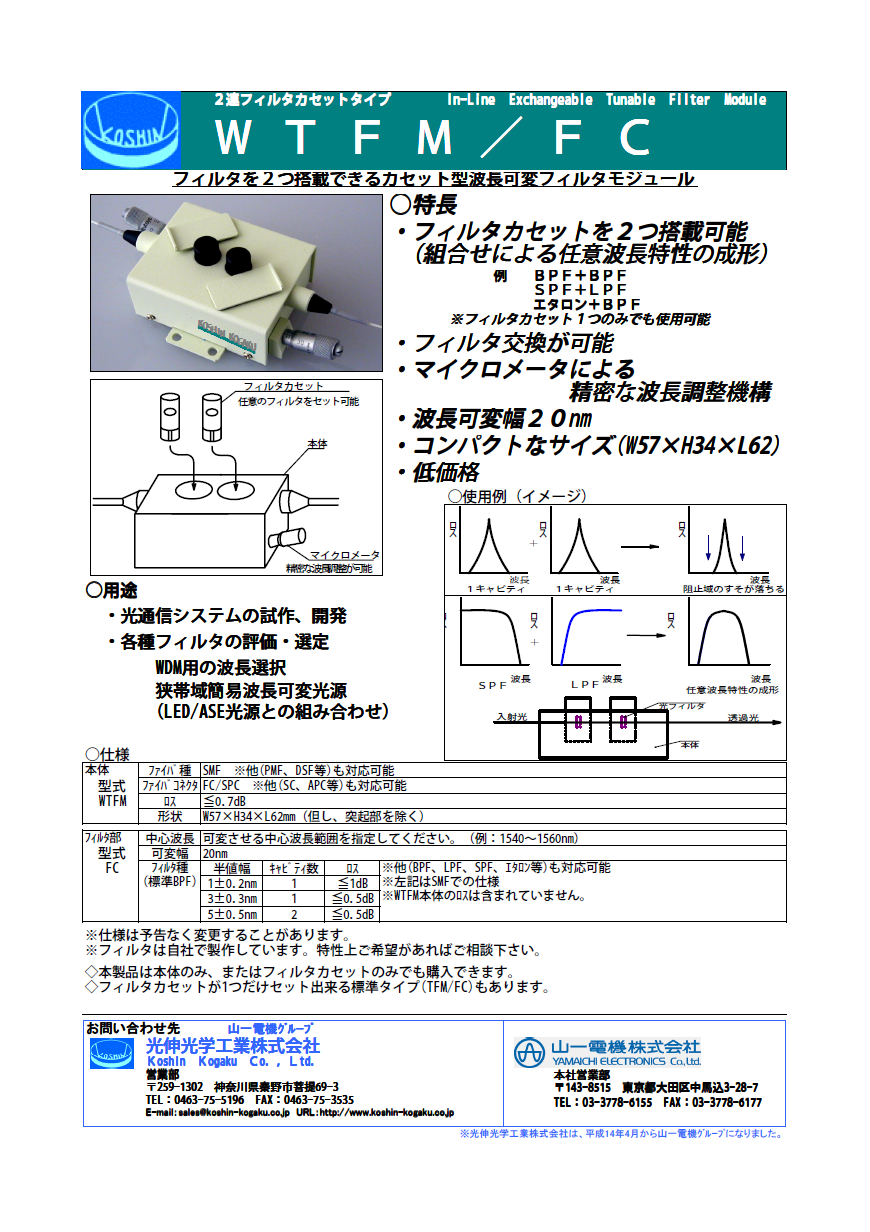

製造元：光伸光学工業（株）
WTFM/FCはフィルタ部がカセットになっており,カセットを交換することでフィルタ特性を変更できます.
またフィルタカセットを２つまで搭載可能で組合せにより任意の波長特性を成形することが出来ます.
フィルタを回転することで波長を20nm可変することが出来ます.
波長可変機構にはマイクロメータを使用しており精密な波長調整が可能です.
仕様
| 標準品 | WTFM | 型式 | 波長(nm) |
| WTFM-1550-S-FS | 1510-1590 | ||
| WTFM-980-S-FS | 950-1010 | ||
| WTFM-1050-S-FS | 1010-1090 | ||
| WTFM-980-MGI50-FS | 950-1010 | ||
| WTFM-1050-MGI50-FS | 1010-1090 | ||
| FC | 型式 | 波長(nm) | |
| FC-1560B-1-1 | 1540-1560 | ||
| FC-1560B-1-3 | 1540-1560 | ||
| FC-1560B-2-5 | 1540-1560 | ||
| FC-980B-1-1 | 960-980 | ||
| FC-1074B-1-1 | 1054-1074 | ||
| 特注 | ご要求がございましたら,下記の仕様についてお問い合わせ下さい. | ||
| フィルタ | LPF,SPF,エタロン等も対応可能. | ||
| 波長 | 光通信波長1260～1650nm から可変させる中心波長をご指定してください.他の波長帯もカスタマイズにて対応可能ですので,お問合せください. | ||
| ファイバ | SMF(標準) MMF,PMF,DSF等も対応可能. | ||
| コネクタ/研磨種 | FC/SPC(標準) SC,APC等も対応可能. | ||
※記載内容は予告なく変更することがあります.
※本製品は本体(TFM)のみ,またはフィルタカセット(FC)のみでも購入できます.
外形図
製品特徴
■フィルタ交換が可能
２枚のフィルタの組合せにより任意の波長特性を成形することができます.
BPF＋BPF
SPF＋LPF
仕様例
■光通信システムの試作,開発に
コネクタ接続により簡単にフィルタの効果を得ることが出来ます.
また,フィルタカセットを交換することで任意の特性を得ることが出来ます.
■WDM用の波長選択
BPF特性のILFを使用してWDMから一波長のみを選択することが出来ます.
また,フィルタを回転させて波長を可変することで任意の波長を選択することが出来ます.
■狭帯域簡易可変光源に
LED光源やASE光源と組み合わせて,広帯域の光源を狭帯域の光源として使用することが出来ます.
フィルタカセットを回転することで簡易的な波長可変光源となります.
カスタマイズ実績
■標準波長帯以外の波長
360nm帯/500nm帯/850nm帯/980nm帯/1064nm帯
